IM-125DX-D

Présentation du produit

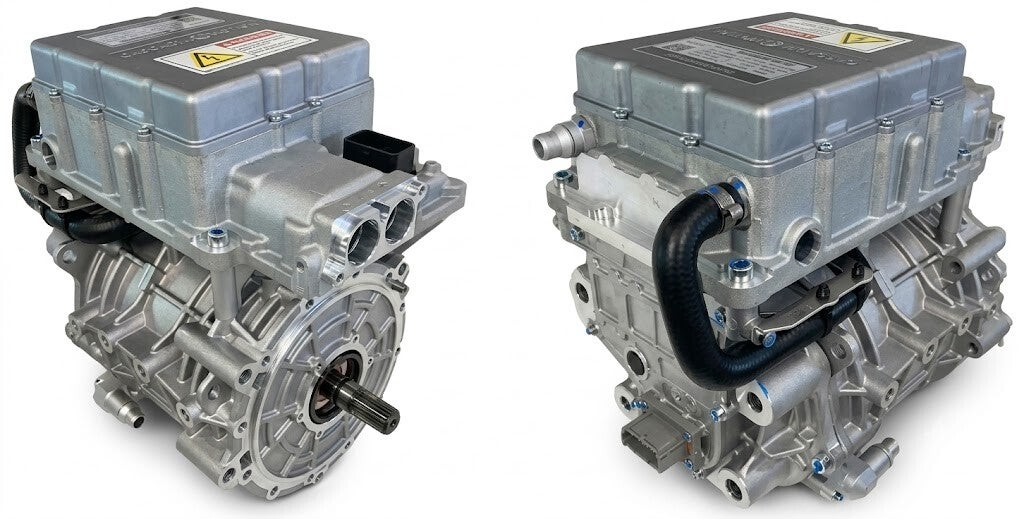

L'IM-125 est une unité puissante et compacte qui intègre un onduleur CM200DX avec un moteur BorgWarner HVH146. Ce système est disponible en plusieurs configurations, notamment avec ou sans palier avant, et propose diverses options de refroidissement.

Spécifications techniques principales

Les valeurs suivantes ont été enregistrées à 350 Vdc et 45°C:

• Puissance et Couple :

  • Puissance de crête : 125 kW.

  • Couple de crête : 180 Nm.

  • Puissance continue : 100 kW.

  • Couple continu : 80 Nm (à puissance continue de crête).

• Données physiques et opérationnelles :

  • Poids : 31 kg (onduleur intégré inclus).

  • Tension d'entrée : 200 Vdc à 480 Vdc.

  • Vitesse maximale : 18 000 tr/min.

  • Refroidissement : Mélange 50% eau / 50% éthylène glycol pour le moteur et l'onduleur.

  • Efficacité combinée : 93 % (au point d'efficacité optimale, 6000 tr/min, 80 Nm).

Fonctionnalités et intégration

Intégration de niveau OEM : Le module comprend l'onduleur et le moteur, avec des options pour une pompe à liquide de refroidissement, des tuyaux et un palier d'arbre de sortie.

Conception : Le système est refroidi par eau et optimisé pour minimiser le poids et l'encombrement.

Sécurité : Il dispose d'un connecteur DC compatible HVIL (High Voltage Interlock Loop).

Flexibilité : Plusieurs options de montage sont proposées, et une version moteur seul est également disponible.
