IM 550

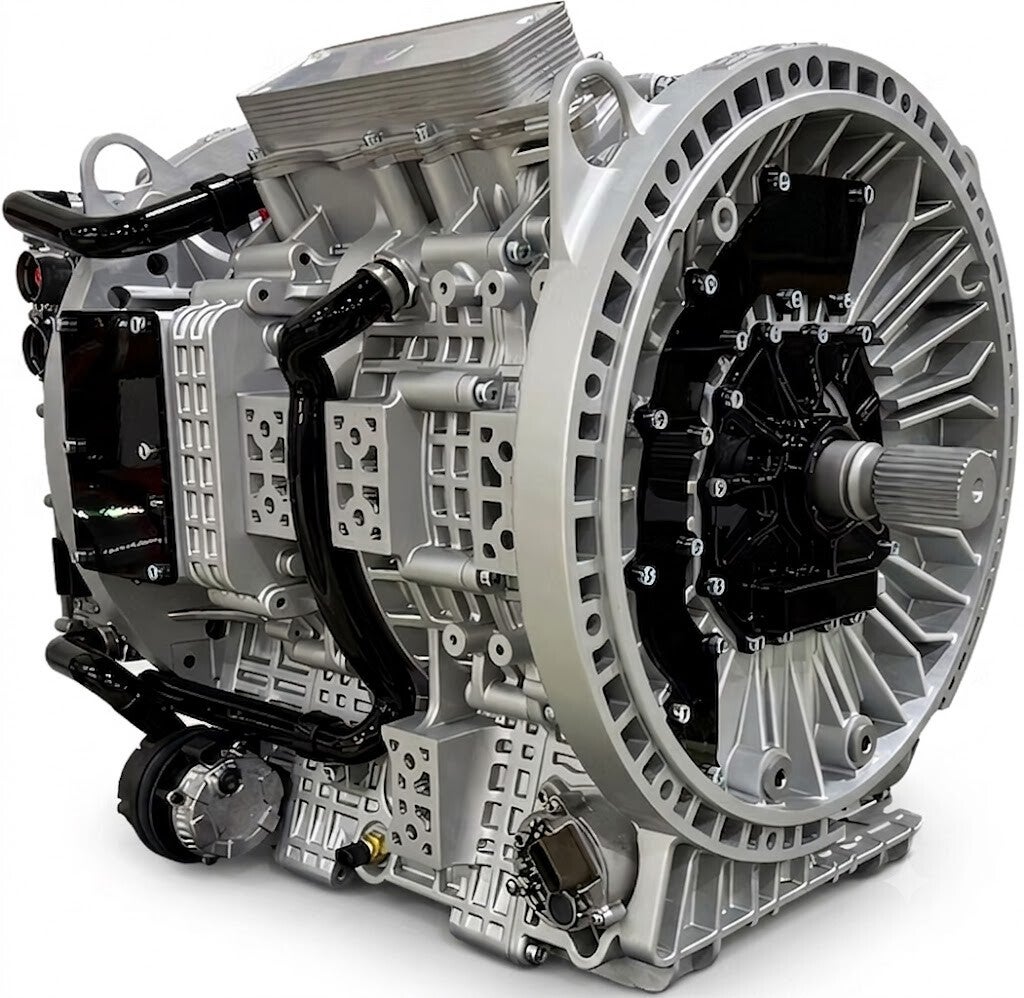

L'iM-550 est un module intégré de Cascadia Motion, conçu spécifiquement pour les véhicules commerciaux de classe 6 à 8. Il associe un onduleur CM350SIC à un moteur Cascadia Motion SS-320-180 (fabriqué à partir d'un noyau BorgWarner HVH320-180)

Spécifications de performance

Caractéristique

Couple de crête 1900 Nm

Puissance de crête 530 kW (à 700 Vcc)

Couple continu max. 1149 Nm (à 700 Vcc)

Puissance continue max.375 kW (à 700 Vcc)

Vitesse maximale 7000 tr/min

Efficacité combinée96 % (à 350 kW)

Détails opérationnels et thermiques

• Plage de tension d'entrée : 200 Vcc à 840 Vcc.

• Poids : 216 kg au total (202 kg pour le moteur seul).

• Systèmes de refroidissement :

  • Moteur : Utilise du Dexron VI (fluide de transmission automatique).

  • Onduleur : Utilise un mélange de 50 % d'éthylène glycol et 50 % d'eau.

• Limites thermiques : La température maximale de l'eau est de 80°C. Une réduction de puissance (derating) est prévue entre 45°C et 100°C selon les conditions d'utilisation (voir le simulateur de performance).

Il s'agit d'un système de propulsion électrique haute performance. L'utilisation d'huile pour le moteur et d'un mélange eau-glycol pour l'onduleur est une stratégie efficace pour gérer la densité de puissance élevée dans les applications automobiles ou industrielles.
