IDM190 Spéciale rétrofit

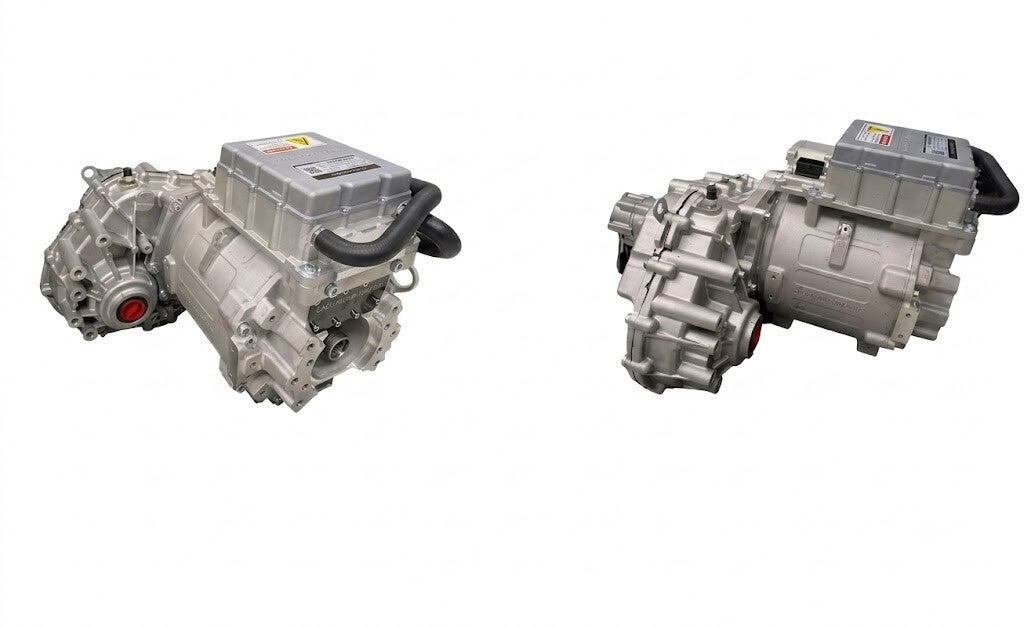

L'IDM-190DX-D est un module d'entraînement intégré (Integrated Drive Module) qui combine un onduleur, un moteur et une transmission en une seule unité compacte.

CaractéristiqueSpécificationPuissance de crête

242 kW (@450Vdc)

Couple de crête

490 Nm (4057 Nm aux essieux)

Puissance continue max.

122 kW (@450V)

Couple continu max.

209 Nm @450V (1730 Nm aux essieux)

Vitesse maximale

12 000 tr/min

Plage de tension d'entrée

50Vdc à 480Vdc

Poids

92 kg

Efficacité maximale

92,5 % (@200Nm, 5500 tr/min)

Composants intégrés et caractéristiques

Le module est conçu pour une installation facile et comprend les éléments suivants :

Systèmes principaux : onduleur CM200DX , moteur BorgWarner HVH250-115D et une boîte de vitesses avec un rapport de réduction de 8,28:1.

Ajouts à la ligne de transmission : inclut un différentiel à glissement limité , un frein de parking et une pompe à liquide de refroidissement avec ses durites.

Refroidissement : le moteur et l'onduleur sont refroidis par eau à l'aide d'un mélange 50 % glycol / 50 % eau.

Conception : dispose d'un connecteur CC compatible HVIL , de multiples options de montage et est conçu comme une solution de transmission transversale "prête à boulonner".
