Prises de charge pour véhicules électriques

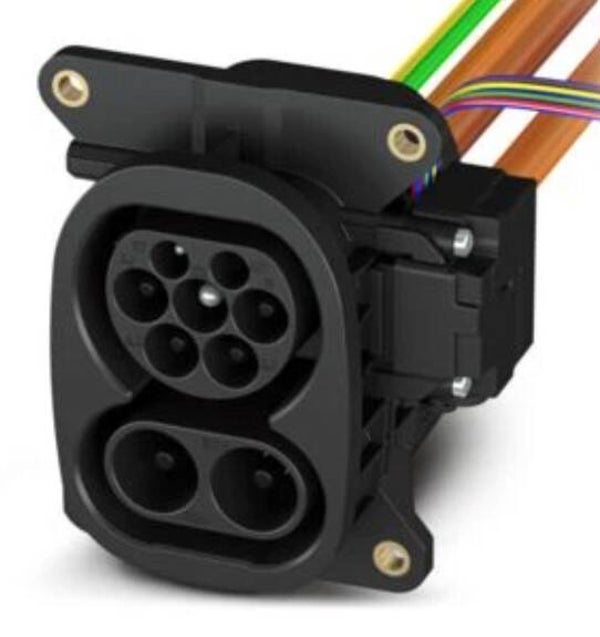

La CHARX T2HBIxx‑3AC32DC375 de Phoenix Contact est une gamme de prises de charge CCS de type 2 (AC/DC) haute performance, conçues pour être intégrées directement dans les véhicules électriques. Développées pour répondre aux normes automobiles les plus strictes, elles permettent une recharge combinée en courant alternatif (AC) et en courant continu (DC), offrant ainsi une solution de connectivité rapide, fiable et sécurisée pour les plateformes de véhicules modernes.

Fonctionnalités clés

• Prise en charge universelle AC/DC : Compatible avec le standard CCS Type 2, supportant la recharge AC triphasée (32 A / 480 V AC) et la charge rapide DC (jusqu'à 325 A / 1000 V DC). Elle dispose d'un mode "Boost" capable de dépasser 500 A / 1000 V DC pour des sessions de recharge ultra-rapides.

• Haute performance de charge :

  • Puissance de charge AC : 26 kW

  • Puissance de charge DC : 375 kW

  • Mode Boost : Plus de 500 kW (selon les conditions ambiantes).

• Sécurité et surveillance avancées : Intègre une mesure précise de la température sur les contacts DC (2× PT1000) et une surveillance par chaîne PTC sur les contacts AC pour prévenir toute surchauffe.

• Mécanisme de verrouillage intégré : Actionneur de verrouillage disponible en 12 V ou 24 V, incluant un dispositif de déverrouillage manuel d'urgence pour garantir la sécurité de la connexion pendant la charge.

• Durabilité et protection : Conception hautement étanche contre la poussière et l'humidité (IP élevé). Fournie avec des capuchons de protection pour les contacts AC et DC.

• Qualité de niveau automobile : Fabriqué en conformité avec les normes de qualité IATF 16949 et ISO 9001.

Fiche technique

Spécification

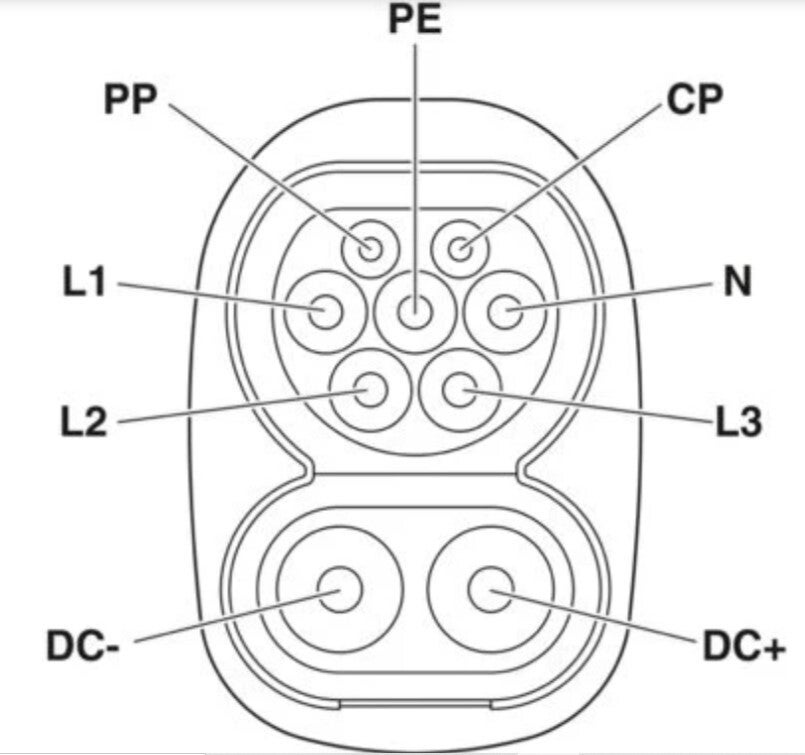

Standard de charge CCS Type 2

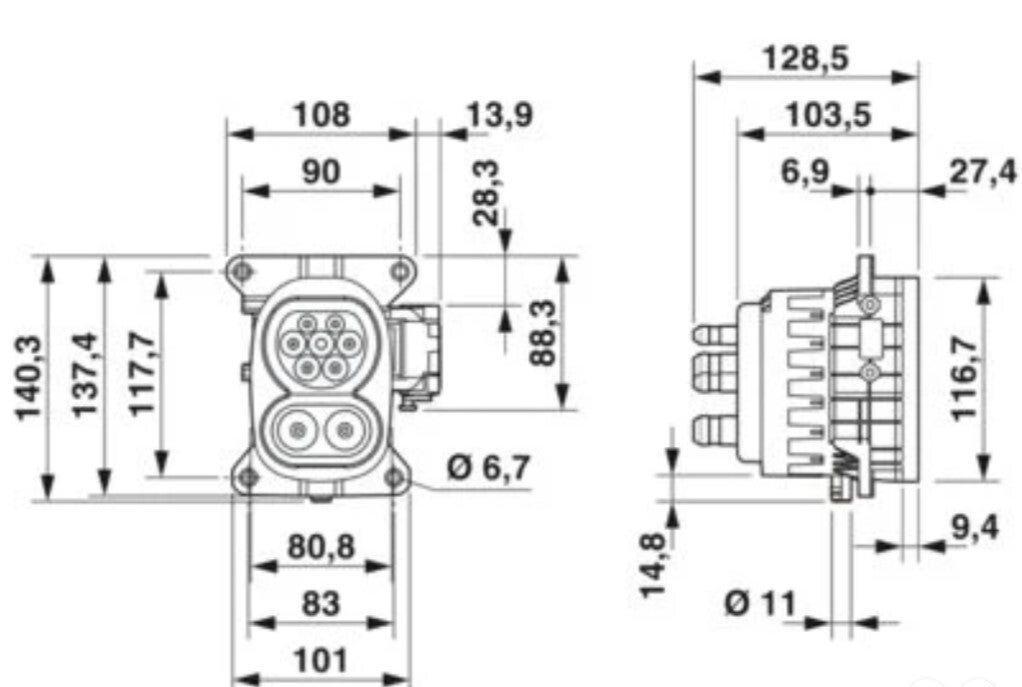

Montage Avant ou arrière (visserie M6)

Communication PWM avec Powerline Communication (ISO/IEC 15118 / DIN SPEC 70121)

Type de conducteur Configuration monofilaire

Boîtier Plastique noir de qualité automobile
